มิเตอร์ อิเล็กทรอนิกส์ 3 เฟส

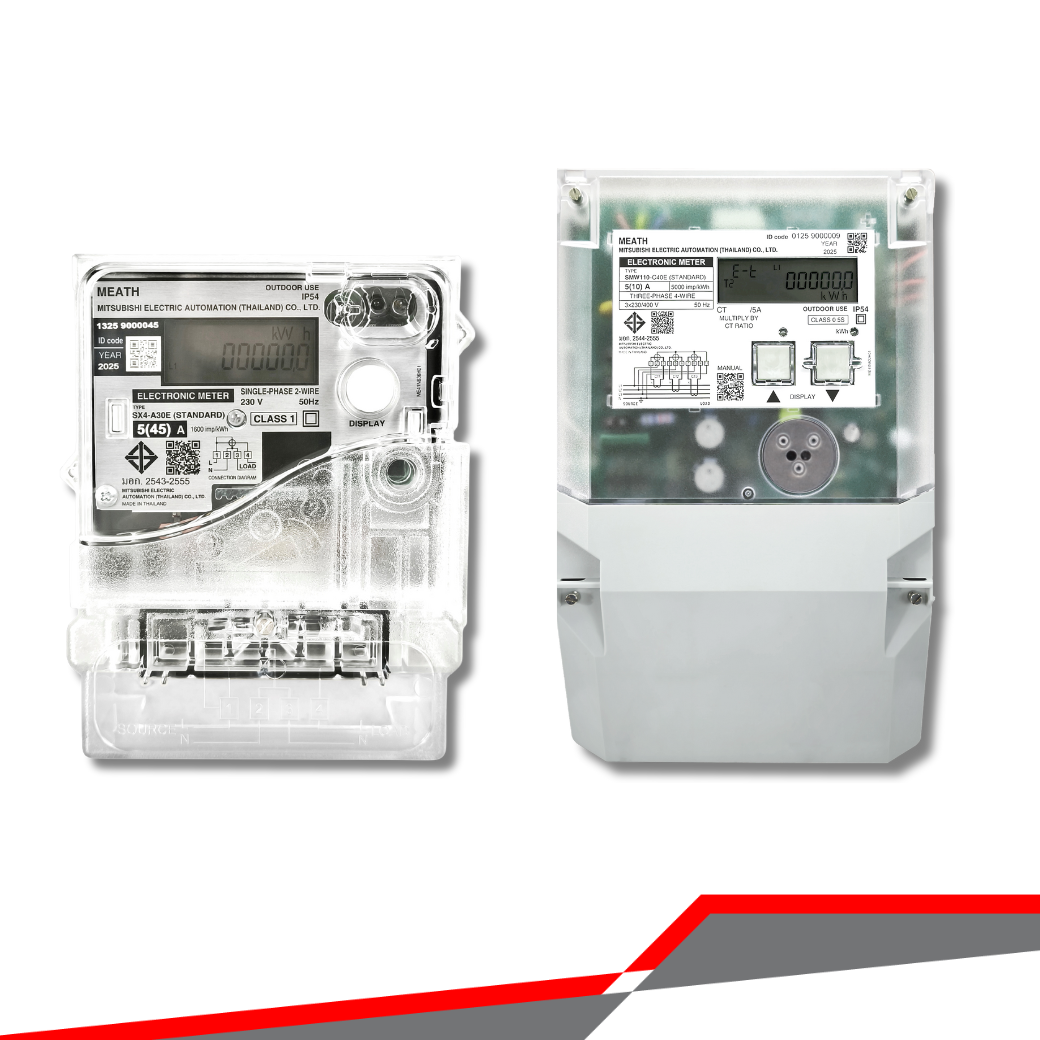

ยุคใหม่ของความแม่นยำในการวัดหน่วยไฟ กับมิเตอร์ไฟฟ้ามิตซูบิชิ SX4
และ SMW ด้วยเทคโนโลยีดิจิทัล ทนทาน อ่านค่าได้หลากหลาย มาตรฐานความเป็นมิตซูบิชิ

เลือกรุ่นสินค้า

รุ่นสินค้า

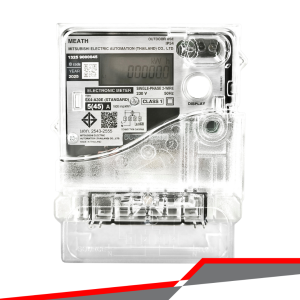

SX4-A30E 5(45) A

รหัสรุ่น : SX1-A30E

กระแสพิกัด : 5(45) A

ระบบไฟ : 1 เฟส 2 สาย
แรงดันอ้างอิง : 230 V

มาตรฐาน : มอก. 2543-2555, IEC 62052-11, IEC 62053-21

การแสดงผล : ตัวเลขดิจิทัล (LCD)

ค่าพลังงานไฟฟ้า (หน่วย) : 5 หลักจำนวนเต็ม + 1 หลักทศนิยม

ค่าแสดงบนหน้าจอ :

- โหมด Auto (ไม่ต้องกดปุ่ม) : kWh (import+export)

- โหมด Manual (กดปุ่ม Display) : Volt, Amp, kW

OPERATING CONDITION

ELECTRICAL CHARACTERISTICS

ความแม่นยำการวัด : Class 1

ค่าคงตัวมิเตอร์ : 1600 ครั้ง/หน่วย (imp/kWh)

การสิ้นเปลืองกำลังไฟฟ้า :

- วงจรแรงดัน : < 2 W / 10 VA

- วงจรกระแส : < 4 VA

ค่ากระแสเริ่มต้นทำงาน : 20 mA (at reference voltage)

การทนต่อกระแสเกิน : 54 A (ต่อเนื่องไม่เกิน 30 นาที)

การทนต่อเสิร์จ : 6 kV (สูงกว่า IEC Standard 50%)

การทนต่อแรงดันอิมพัลส์ : 8 kV (สูงกว่า IEC Standard 30%)

MECHANICAL CONSTRUCTION

วัสดุตัวถัง : วัสดุฉนวนป้องกันประเภท 2 (ไม่ต้องมีขั้วต่อลงดิน)
ระดับการป้องกันน้ำและฝุ่น : IP54 (ติดตั้งได้ทั้งภายในและภายนอกอาคาร)
ขนาดของสายไฟ : 10-16 mm²
จุดยึด : 3 จุด
น้ำหนัก : 0.45 kg.
ตำแหน่งเจาะรู (มม.) และตำแหน่งเจาะรู(มม.) :

ขนาดและมิติ (มม.) :

การต่อสายไฟเมนและสายไฟโหลด :

ดาวน์โหลดเอกสาร

กลับขั้นด้านบน

SX4-A30E 5(100) A

รหัสรุ่น : SX4-A30E

กระแสพิกัด : 5(100) A

ระบบไฟ : 1 เฟส 2 สาย
แรงดันอ้างอิง : 230V

มาตรฐาน : มอก. 2543-2555, IEC 62052-11, IEC 62053-21

การแสดงผล : ตัวเลขดิจิทัล (LCD)

ค่าพลังงานไฟฟ้า (หน่วย) : 5 หลักจำนวนเต็ม + 1 หลักทศนิยม

ค่าแสดงบนหน้าจอ :

- โหมด Auto (ไม่ต้องกดปุ่ม) : kWh (import+export)

- โหมด Manual (กดปุ่ม Display) : Volt, Amp, kW

OPERATING CONDITION

ELECTRICAL CHARACTERISTICS

ความแม่นยำการวัด : Class 1

ค่าคงตัวมิเตอร์ : 1600 ครั้ง/หน่วย (imp/kWh)

การสิ้นเปลืองกำลังไฟฟ้า :

- วงจรแรงดัน : < 2 W / 10 VA

- วงจรกระแส : < 4 VA

ค่ากระแสเริ่มต้นทำงาน : 20 mA (at reference voltage)

การทนต่อกระแสเกิน : 120 A (ต่อเนื่องไม่เกิน 30 นาที)

การทนต่อเสิร์จ : 6 kV (สูงกว่า IEC Standard 50%)

การทนต่อแรงดันอิมพัลส์ : 8 kV (สูงกว่า IEC Standard 30%)

MECHANICAL CONSTRUCTION

วัสดุตัวถัง : วัสดุฉนวนป้องกันประเภท 2 (ไม่ต้องมีขั้วต่อลงดิน)
ระดับการป้องกันน้ำและฝุ่น : IP54 (ติดตั้งได้ทั้งภายในและภายนอกอาคาร)
ขนาดของสายไฟ : 25-50 mm²
จุดยึด : 3 จุด
น้ำหนัก : 0.45 kg.
ตำแหน่งเจาะรู (มม.) และตำแหน่งเจาะรู(มม.) :

ขนาดและมิติ (มม.) :

การต่อสายไฟเมนและสายไฟโหลด :

ดาวน์โหลดเอกสาร

กลับขั้นด้านบน

SMW110-C00E

รหัสรุ่น : SMW110-C00E

กระแสพิกัด : 5(100) A

ระบบไฟ : 3 เฟส 4 สาย
แรงดันอ้างอิง : 3x220/380-230/400 V

มาตรฐาน : มอก. 2543-2555, IEC 62052-11, IEC 62053-21

การแสดงผล : ตัวเลขดิจิทัล (LCD)

ค่าพลังงานไฟฟ้า (หน่วย) : 5 หลักจำนวนเต็ม + 1 หลักทศนิยม

ค่าแสดงบนหน้าจอ :

- โหมด Auto (ไม่ต้องกดปุ่ม) : kWh (import+export)

- โหมด Manual (กดปุ่ม Display) : kW, Volt, Amp, Display test, Phase angle, Wiring Status

OPERATING CONDITION

ELECTRICAL CHARACTERISTICS

ความแม่นยำการวัด : Class 1 (Active Energy)

ค่าคงตัวมิเตอร์ : 1000 ครั้ง/หน่วย (imp/kWh)

การสิ้นเปลืองกำลังไฟฟ้า :

- วงจรแรงดัน : < 2 W / 10 VA

- วงจรกระแส : < 4 VA

ค่ากระแสเริ่มต้นทำงาน : 20 mA (at reference voltage)

การทนต่อกระแสเกิน : 120 A (ต่อเนื่องไม่เกิน 30 นาที)

การทนต่อเสิร์จ : 6 kV (สูงกว่า IEC Standard 50%)

การทนต่อแรงดันอิมพัลส์ : 8 kV (สูงกว่า IEC Standard 30%)

MECHANICAL CONSTRUCTION

วัสดุตัวถัง : วัสดุฉนวนป้องกันประเภท 2 (ไม่ต้องมีขั้วต่อลงดิน)
ระดับการป้องกันน้ำและฝุ่น : IP54 (ติดตั้งได้ทั้งภายในและภายนอกอาคาร)
ขนาดของสายไฟ : 25-50 mm²
จุดยึด : 3 จุด
น้ำหนัก : 1.48 kg.
ตำแหน่งเจาะรู (มม.) และตำแหน่งเจาะรู(มม.) :
